主題:3DCADを用いた社寺建築の設計手法を再考する
1. 富士山本宮浅間大社
1-7. 上層平面図・木割

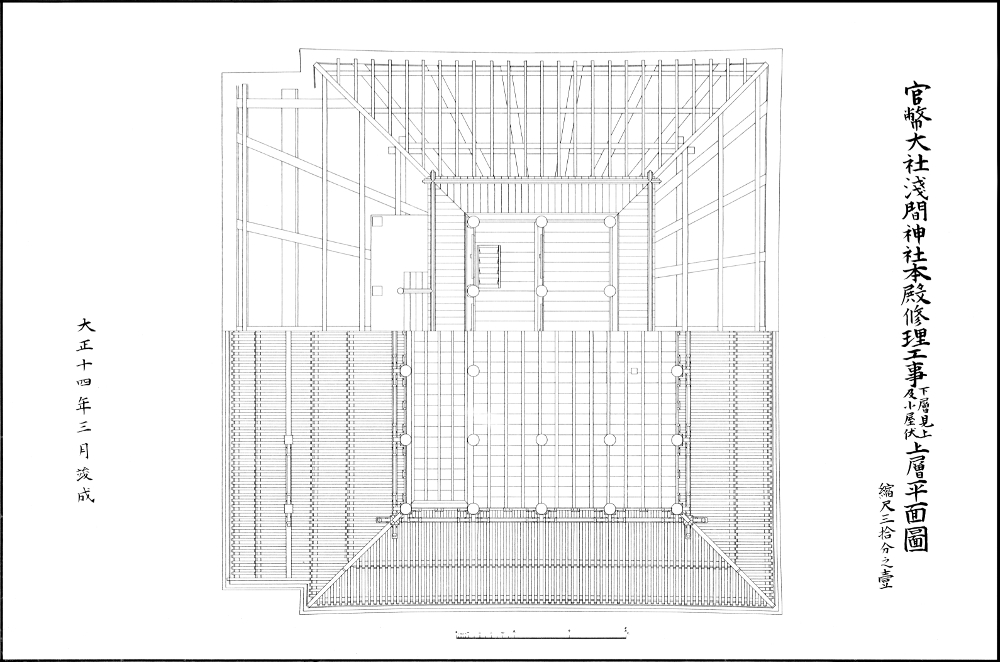

上層平面図
一般的な流造りの本殿と同じです。
上半分:上層平面図(下半分:下層天井図)
上層天井図・上層小屋伏せ図
木割
下層と同じく 1枝=50ト になります。
上層平面支割図
